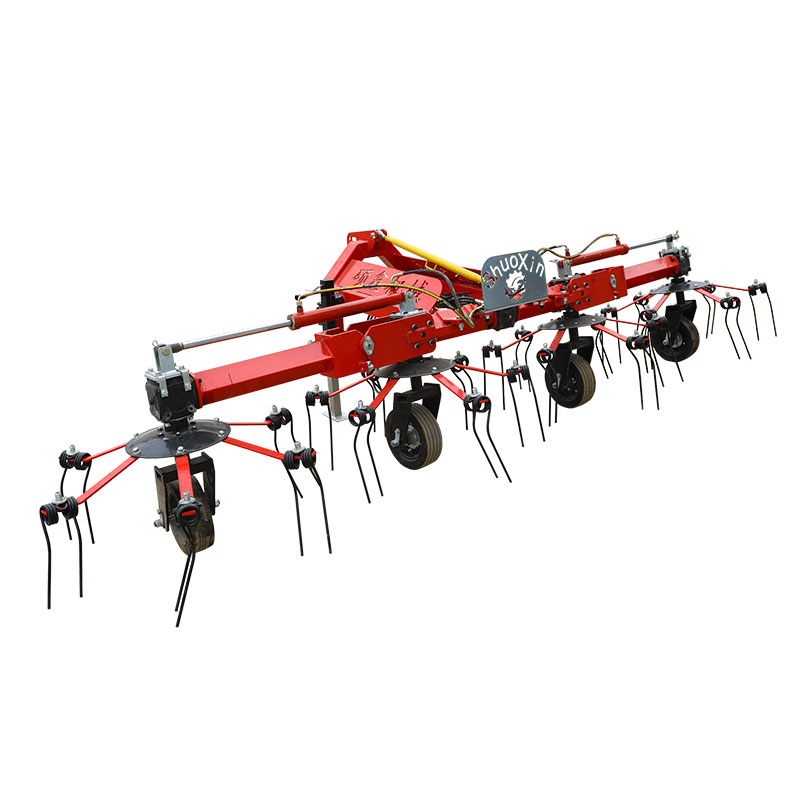

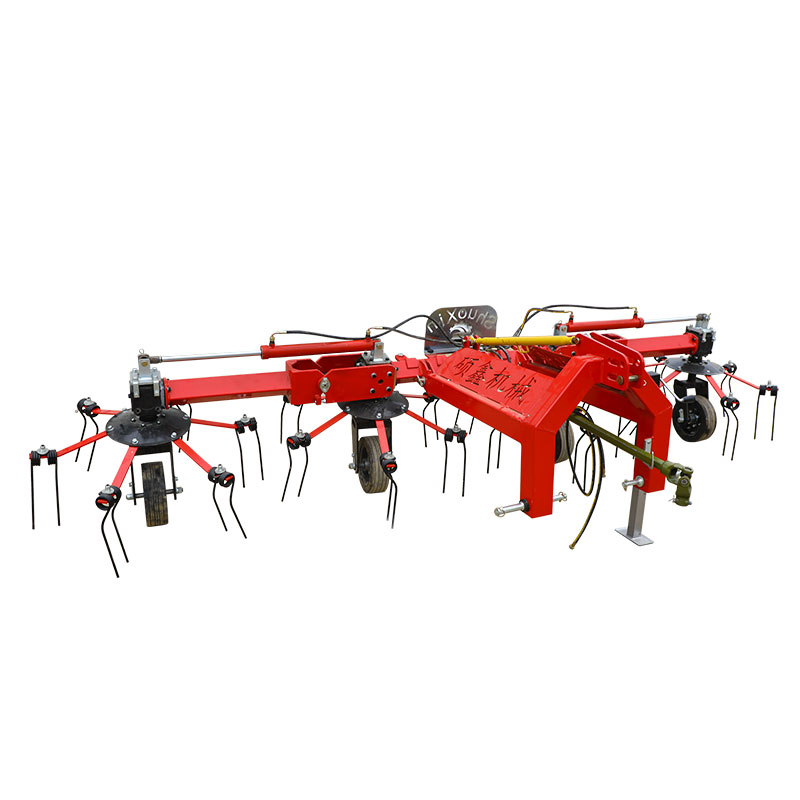

باؤنگ گھاس ریک روٹری گھاس روٹری ریک

شوکسن چین میں گھاس ریک روٹری گھاس روٹری ریک مینوفیکچرر اور سپلائر باندھ رہا ہے جو تھوک سے باندھ سکتے ہیں گھاس ریک روٹری گھاس روٹری ریک۔

روٹری ریک روٹری اور موسم بہار کی قسم میں دستیاب ہیں۔ آپریشن کے دوران ، ریک کو ٹریکٹر کے ذریعہ آگے بڑھایا جاتا ہے اور پاور آؤٹ پٹ شافٹ کے ذریعہ کارفرما ہوتا ہے۔

یہ وسط میں نصب ایک فکسڈ کیم کے ذریعہ کنٹرول کیا جاتا ہے ، اور مرکزی محور کے گرد گھومتا ہے ، تاکہ گھاس اور گھاس کو ہٹانے جیسے اقدامات کو مکمل کیا جاسکے۔

روٹری اسپرنگ ریک ایک گھومنے والے حصے کے آس پاس موسم بہار کے دانتوں کی کثرتیت سے لیس ہے ، اور موسم بہار کے دانت ایک سنٹرفیوگل فورس کے ذریعہ کھولی ہیں تاکہ سورڈ آپریشن کو انجام دیا جاسکے۔

اگر آپ موسم بہار کے دانت کا بڑھتے ہوئے زاویہ کو تبدیل کرتے ہیں تو ، آپ گھاس کا کام کرسکتے ہیں۔

روٹری گھاس کے رسوں میں ڈھیلے گھاس ، چراگاہ کا کم نقصان ، ہلکی آلودگی ، اور 12 سے 18 کلومیٹر فی گھنٹہ کی رفتار سے چلنے والی رفتار ہوتی ہے ، جس کی وجہ سے وہ چننے والے سامان کو اٹھانا آسان بناتے ہیں۔

افقی روٹری ریک میں بنیادی طور پر معطلی کا آلہ ، واکنگ وہیل ، ریک دانت ، جمع کرنے والا بافل اور اسپیڈ ریڈوسر ہوتا ہے۔ کام کے دوران ، طاقت ٹریکٹر کے پاور آؤٹ پٹ شافٹ کے ذریعہ فراہم کی جاتی ہے۔ اس کا کام کرنے والا اصول یہ ہے کہ: طاقت یونیورسل مشترکہ ٹرانسمیشن شافٹ کے ذریعہ اسپیڈ چینج گیئر باکس میں منتقل ہوتی ہے ، پہلے مرحلے کے بیول گیئر ڈسیلیشن کے ذریعے ، گھومنے والی ڈسک شافٹ کی گردش ، گھومنے والی ڈسک اور چلنے والی پہیے کے آلے کے عمودی محور کو بولٹ اور چھوٹے گول گری دار میوے کے ذریعہ گیئر باکس باڈی میں طے کیا جاتا ہے۔ جبڑے دانت اسمبلی ٹرنٹیبل پر ٹرنٹیبل پر ریک دانت کی نشست کے ذریعہ ٹرنٹیبل پر طے کی جاتی ہے۔ جب ٹرنٹیبل گھومتا ہے تو ، ریک دانت کا بازو ٹرنٹیبل کی گردش کے ساتھ گھومتا ہے ، اس طرح چراگاہ کا احساس ہوتا ہے۔ انٹیگریٹڈ آپریشنز

I. گھاس ریک روٹری گھاس روٹری ریک کو باندھ کر

ریک ایک چارہ کی کٹائی کرنے والی مشین ہے جو چراگاہوں کو مربوط کرتی ہے۔ چراگاہ کی کٹائی کے بعد ، جتنی جلدی ممکن ہو بیلنگ کے حالات تک پہنچنے کے ل the ، چراگاہ کو پھیلاؤ والے کے ساتھ سورج کی روشنی کی ضرورت ہے۔ پھیلانے والا میدان میں چراگاہ کو یکساں طور پر پھیل سکتا ہے ، جو پانی کے تیز بخارات کو سہولت فراہم کرتا ہے اور بیلوں میں چراگاہ کو کاٹنے یا سلج سے پہلے خشک کرنے میں مدد کرتا ہے۔ جب چراگاہ کی نمی ایسی حالت میں پہنچ سکتی ہے جہاں اسے خشک کیا جاسکتا ہے ، فصلیں ایک ریک کے ساتھ گودام میں جمع ہوجاتی ہیں اور کارروائیوں کی تیاری میں سٹرپس میں توڑ دی جاتی ہیں۔ جب ریک کام کر رہا ہے تو ، چراگاہ یا سبز فیڈ کے معیار کو بہتر بنانے کے لئے فصل میں مخلوط ملبے یا پتھروں سے گریز کرتے ہوئے ، سورج کو جمع کرنے یا پھیلانے کے لئے فصل کو آہستہ سے منتقل کرنے کے لئے موسم بہار کے دانتوں کا استعمال کریں۔

روٹری موور انڈسٹری اسٹینڈرڈ جے بی/ٹی 10905-2008 کے مطابق ، موور کو مندرجہ ذیل معیارات پر پورا اترنا چاہئے:

میگٹ کا مجموعہ صاف ہونا چاہئے ، چراگاہ کا نقصان ہے

چھوٹا ، اور رساو کی شرح 5 ٪ سے کم ہونی چاہئے۔

(2) The stack width is 2~4.0 m;

(3) الفالفا کی پیداوری 2.0 ~ 4.8 hm2/h ہے۔

(4) ریک کی بجلی کی حد 17.5-25 کلو واٹ ہے۔

روٹری ریک روٹری اور موسم بہار کی قسم میں دستیاب ہیں۔ آپریشن کے دوران ، ریک کو ٹریکٹر کے ذریعہ آگے بڑھایا جاتا ہے اور پاور آؤٹ پٹ شافٹ کے ذریعہ کارفرما ہوتا ہے۔ یہ وسط میں نصب ایک فکسڈ کیم کے ذریعہ کنٹرول کیا جاتا ہے ، اور مرکزی محور کے گرد گھومتا ہے ، تاکہ گھاس اور گھاس کو ہٹانے جیسے اقدامات کو مکمل کیا جاسکے۔ روٹری اسپرنگ ریک ایک گھومنے والے حصے کے آس پاس موسم بہار کے دانتوں کی کثرتیت سے لیس ہے ، اور موسم بہار کے دانت ایک سنٹرفیوگل فورس کے ذریعہ کھولی ہیں تاکہ سورڈ آپریشن کو انجام دیا جاسکے۔ اگر آپ موسم بہار کے دانت کا بڑھتے ہوئے زاویہ کو تبدیل کرتے ہیں تو ، آپ گھاس کا کام کرسکتے ہیں۔ روٹری گھاس کے رسوں میں ڈھیلے گھاس ، چراگاہ کا کم نقصان ، ہلکی آلودگی ، اور 12 سے 18 کلومیٹر فی گھنٹہ کی رفتار سے چلنے والی رفتار ہوتی ہے ، جس کی وجہ سے وہ چننے والے سامان کو اٹھانا آسان بناتے ہیں۔

ii.main کا ​​ڈھانچہ اور آپریشن اصول

چراگاہ کی سمت اور مشین کی سمت کے مابین تعلقات کے مطابق ، ریک کو افقی اور پس منظر کی دو قسموں میں تقسیم کیا جاسکتا ہے (ماڈل ایک سائیڈ گھاس استعمال کرتا ہے)۔

سائیڈ گھاس مربوط گھاس مشین کی ترقی کی سمت کے متوازی ہے۔ چونکہ گھاس کی نقل و حرکت کا تھوڑا سا فاصلہ ہے اور کم شمولیت ہے ، اس کی کٹائی کے بعد گھاس کا پروفائل نسبتا ne صاف ، ڈھیلا اور یکساں ہے ، اور قدرتی گھاس کے میدان اور مصنوعی گھاس کے میدان میں اعلی پیداوار کے لئے موزوں ہے۔

چراگاہ کی کٹائی کے معیار اور کارکردگی کو یقینی بنانے کے لئے ، پس منظر کے ریکوں کے اصول اور ساخت کا استعمال کیا جاتا ہے۔

1. ریک پاور

ماڈل تین نکاتی معطلی کو اپناتا ہے ، جو سامنے والے ٹریکٹر سے اسپلائن شافٹ آؤٹ پٹ کے ذریعہ چلتا ہے ، اور پیچھے ہٹنے والا اسپلائن شافٹ کے ذریعے طاقت منتقل کرتا ہے۔ یعنی ، ٹریکٹر کی ڈرائیونگ کے دوران ، لٹکانے کے بعد موور کے کام کو شروع کیا جاسکتا ہے اور اپنی مرضی سے روکا جاسکتا ہے ، تاکہ جب کام نہیں ہو رہا ہو یا موڑ نہ ہو تو اس کا اطلاق بہتر بنایا جاسکے ، تاکہ اس کے اطلاق کو بہتر بنایا جاسکے۔

2. ریک کی مجموعی ڈھانچہ

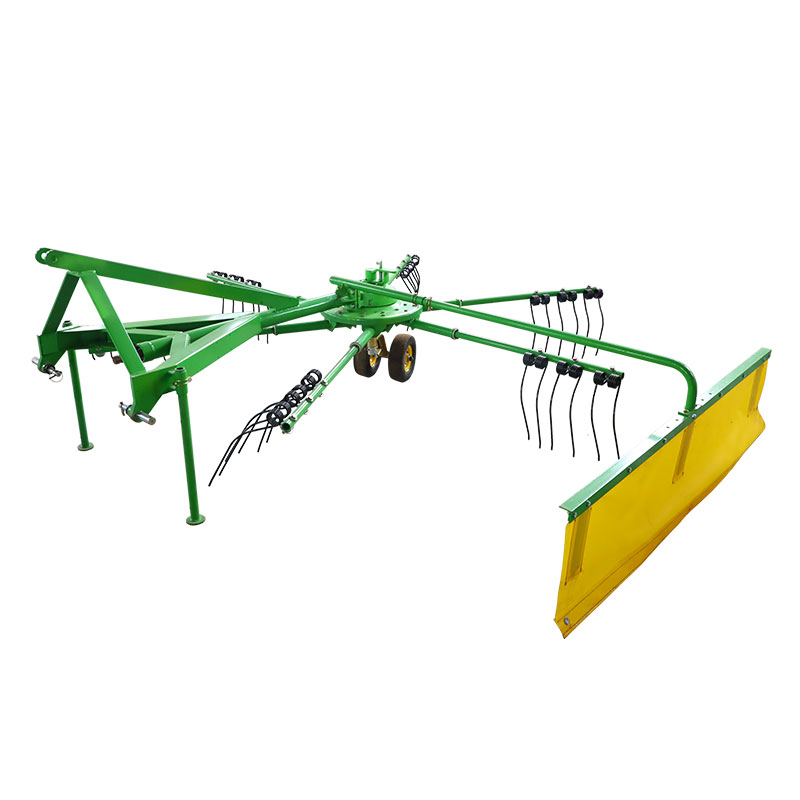

جیسا کہباؤنگ گھاس ریک روٹری گھاس روٹری ریکبہت سارے افعال ہیں جیسے تیز گھاس ، لگانے ، خشک کرنے اور حرکت پذیر ، اس ریک کو صاف ستھرا اور باقاعدہ چرنے والی گھاسوں کو مربوط کرنے کے لئے استعمال کیا جاسکتا ہے ، اور چراگاہوں میں سفر کرنے کے لئے ایک کم فاصلہ ہوتا ہے ، اور چراگاہوں کی تعداد کم ہوجاتی ہے ، اور گھاس کی کمی ، اور جانوروں کی پالنے والے کھانا کھلانے کے جدید تصور کے مطابق ، گھاس کی کمی ، اور ایک اعلی غذائیت کی ساخت تک رسائی ہوتی ہے۔ اس مقصد کے لئے ، ہماری کمپنی کے افقی روٹری ریک کی مجموعی ڈھانچہ ذیل میں دکھائی گئی ہے۔

افقی روٹری ریک میں بنیادی طور پر معطلی کا آلہ ، واکنگ وہیل ، ریک دانت ، جمع کرنے والا بافل اور اسپیڈ ریڈوسر ہوتا ہے۔ کام کے دوران ، طاقت ٹریکٹر کے پاور آؤٹ پٹ شافٹ کے ذریعہ فراہم کی جاتی ہے۔ اس کا کام کرنے والا اصول یہ ہے کہ: طاقت یونیورسل مشترکہ ٹرانسمیشن شافٹ کے ذریعہ اسپیڈ چینج گیئر باکس میں منتقل ہوتی ہے ، پہلے مرحلے کے بیول گیئر ڈسیلیشن کے ذریعے ، گھومنے والی ڈسک شافٹ کی گردش ، گھومنے والی ڈسک اور چلنے والی پہیے کے آلے کے عمودی محور کو بولٹ اور چھوٹے گول گری دار میوے کے ذریعہ گیئر باکس باڈی میں طے کیا جاتا ہے۔ جبڑے دانت اسمبلی ٹرنٹیبل پر ٹرنٹیبل پر ریک دانت کی نشست کے ذریعہ ٹرنٹیبل پر طے کی جاتی ہے۔ جب ٹرنٹیبل گھومتا ہے تو ، ریک دانت کا بازو ٹرنٹیبل کی گردش کے ساتھ گھومتا ہے ، اس طرح چراگاہ کا احساس ہوتا ہے۔ انٹیگریٹڈ آپریشنز

iii. تفصیلات

1. اسپیسیکیشن

2. ٹرن ٹیبل

روٹری ریک ریڈوسر کے نچلے سرے پر ایک ٹرنٹیبل ہے۔ ٹرنٹیبل یکساں طور پر

فریم کے ساتھ ساتھ 6 ریک بازو تقسیم کرتا ہے۔ ریک دانت گھومنے والی ڈسک پر طے کیے جاتے ہیں۔ ہر ریک دانتوں کے بازو کا اختتام موسم بہار کے ریک دانتوں کا ایک جوڑا ٹھیک کرتا ہے۔ جب ریک کام میں ہے تو ، ریک دانت بازو کی طاقت ٹرنٹیبل کے ذریعہ فراہم کی جاتی ہے ، اور ریک دانت کا بازو گردش ڈسک کے ذریعہ گھمایا جاتا ہے ، اس طرح ریک ریک آپریشن کا احساس ہوتا ہے۔

لوڈنگ پلیٹ کے اوپری حصے میں ایڈجسٹنگ ہینڈل ہوتا ہے (جیسا کہ اعداد و شمار میں دکھایا گیا ہے) ، ہینڈل کو اٹھاتا ہے ، اور اسکویڈ بار کے زاویہ کو ایڈجسٹ کرنے کے لئے ٹرنٹیبل کو گھومتا ہے۔ مختلف زاویوں کے مختلف افعال ہوتے ہیں ، تاکہ مشین میں مختلف افعال ہوتے ہیں ، بنیادی طور پر سورڈ گھاس ، چپٹا ، سورج خشک ، ہجرت اور اسی طرح کی۔

3. ٹائن

ریک کا ڈھانچہ اعداد و شمار میں دکھایا گیا ہے۔ ریک دانت کے اوپری سرے کو آسانی سے رکاوٹ پر قابو پانے کے ل its اس کی لچک کو بڑھانے کے لئے اسکرول کی شکل میں بنایا گیا ہے۔ ٹائن دانت کا نچلا سر ایک قوس کی شکل میں تشکیل دیا جاتا ہے تاکہ چراگاہ کو اٹھایا جاسکے اور دانتوں کی سطح کے ساتھ گھوما جاسکے ، اور موسم بہار کی انگوٹھی گھوم جاتی ہے۔ بائیں اور دائیں تک ، گود کی تعداد بائیں اور دائیں چار حلقوں کے برابر ہے۔ 60si2mn مواد ، پائیدار اور اچھی لچک کا استعمال۔

4.pto شافٹ

ڈرائیو شافٹ بنیادی طور پر ٹریکٹر آؤٹ پٹ پاور کو ریڈوسر میں منتقل کرتا ہے۔ ٹریکٹر کے پاور آؤٹ پٹ شافٹ اور اسپیڈ ریڈوسر کے ان پٹ شافٹ کے مابین بڑے فاصلے کی وجہ سے ، بجلی کی ترسیل کی وشوسنییتا کو یقینی بنانے کے لئے ، ٹرانسمیشن شافٹ کا ایک سرک ٹریکٹر کے آؤٹ پٹ شافٹ سے اسپیڈ کی ضروریات اور ٹرانسمیشن کی ضروریات کے مطابق منسلک ہوتا ہے ، اور دوسرا سرے کے ذریعے گزر جاتا ہے۔ یہ بجلی کی ہموار ٹرانسمیشن کا احساس کرنے کے لئے ریڈوسر کے پینیئن گیئر شافٹ کے ان پٹ اینڈ کے ساتھ جڑا ہوا ہے۔

5. ٹرانسمیشن میکانزم

پوزیشن اور ڈھانچے کی ضروریات کے مطابق ، ریڈوسر پیلیٹ 4 پر رکھا جاتا ہے ، اس کا ان پٹ اینڈ چھوٹا بیول گیئر شافٹ ٹرانسمیشن شافٹ کے ساتھ منسلک ہوتا ہے ، اور بڑے بیول گیئر شافٹ اسپلائن اینڈ کا آؤٹ پٹ اینڈ ڈسک کے ساتھ منسلک ہوتا ہے۔ ڈھانچہ نیچے دیئے گئے اعداد و شمار میں دکھایا گیا ہے۔

چہارم گھاس ریک روٹری گھاس روٹری ریک کو باندھ کر انسٹالیشن کی ضروریات

پروڈکٹ پیکنگ لسٹ کے مطابق درست کرنے کے بعد ، فلیٹ فلور منتخب کریں اور ترتیب میں اسمبلی کے ساتھ آگے بڑھیں۔

1. مرکزی فریم کو الٹا موڑ دیں ، پھر چلنے والے ٹائر انسٹال کریں۔

2. مین فریم کو الٹا مڑیں اور مرکزی فریم کو توازن میں رکھنے کے لئے سامنے کے سرے پر دو ٹانگیں رکھیں۔

3. ایک وقت میں اوپری پنڈلی کی چھڑی کو اکٹھا کریں ، اس بات کو یقینی بنانے کے لئے توجہ دیں کہ چھڑی کا اختتام کیمرے کی نالی میں ہونا ضروری ہے ، تاکہ کیم کو گھمایا جاسکے تاکہ ٹائن ٹوت کو پھیرنے کے ل .۔

4. گھاس بافل کو جوڑنے والی چھڑی کو انسٹال کریں اور گھاس کے بفل کو جوڑیں۔

ان پٹ شافٹ 6 کو ان پٹ ڈرائیو شافٹ 6 کے اسپلائن شافٹ آستین میں داخل کریں اور تنصیب کو مکمل کرنے کے لئے پن کو محفوظ کریں۔

v.operation اور استعمال کرنا

1. استعمال سے پہلے ہر گھومنے والے حصے میں چکنائی کو مکمل طور پر شامل کریں۔

2. ایڈجسٹ کرتے وقت ، ٹریکٹر کو روکنے اور اسے روکنے کے لئے زمین پر عمل درآمد آہستہ آہستہ کم کریں۔ بوٹ اسٹیٹ میں سخت ایڈجسٹمنٹ اور دیکھ بھال ؛

3. آپریشن کے دوران ، ڈرائیور کو اس بات کی تصدیق کرنی چاہئے کہ آپریشن شروع کرنے سے پہلے کسی خاص حد کے اندر کوئی یا دوسری رکاوٹیں نہیں ہیں۔

4. کام کے اختتام پر ، یہ ضروری ہے کہ سطح کی سطح کا انتخاب کریں تاکہ آلات کی محفوظ پارکنگ کو یقینی بنایا جاسکے۔

5. آپریشن کے دوران ، وہ من مانی طور پر تیز موڑ نہیں بنائیں گے ، اور زمین کو گھومنے کے بغیر عمل درآمد کو بڑھانا ممنوع ہے۔

6. جب نقل و حمل کرتے ہو تو ، اس بات کا یقین کرنے کے لئے عقبی آؤٹ پٹ گیئر اتاریں ، مشین ٹول رک جاتا ہے ، مشین ٹول زمین سے 20 سینٹی میٹر سے زیادہ دور اٹھاتا ہے ، اور نقل و حمل کی سہولت کے ل the گھاس کے بافل کی جڑنے والی چھڑی کو مختصر کرتا ہے۔

vi.maintence اور خرابیوں کا سراغ لگانا

1. تمام بولٹ اور گری دار میوے کی سخت ڈگری کو باقاعدگی سے چیک کریں۔

2. اس بات کو یقینی بنانا کہ گیئر باکس کی جگہ جگہ ، لچکدار گردش ؛

3. اس بات کو یقینی بنانے کے لئے کہ اثر کو نقصان نہیں پہنچا ہے ، دانتوں کی شکل کی ظاہری شکل مثالی ہے ، پہنے ہوئے یا خراب حصوں کی بروقت تبدیلی۔

4. کام کے ہر 8 گھنٹے میں متعلقہ معاملات کو چیک کریں۔
